欢迎来到金湖县赛欧电气有限公司官方网站!

热喷涂加工

产品分类

联系我们

电      话:15161728000(季总)

传      真:0517-86882716

                0517-86871108

邮      箱:saioudianqi@163.com

网      址:www.sodq-cn.com

公司地址:江苏省金湖县健康路23号

工厂地址:金湖县戴楼镇官塘集镇


阀座超音速喷涂

您当前的位置 : 首 页 > 产品中心 > 超音速喷涂

阀座超音速喷涂

产品属性

  • 所属分类:超音速喷涂
  • 产品编号:1564039117
  • 浏览次数:0
  • 发布日期:2019-08-14
  • 产品概述
  • 性能特点
  • 技术参数

金属喷涂

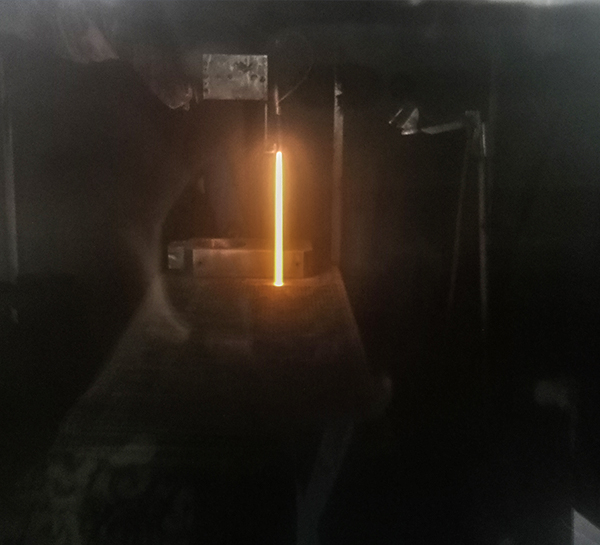

超音速喷涂工艺

气密封阀板超音速喷涂碳化钨合金工艺:在阀板密封面喷涂硬质合金,既满足阀板抗擦伤、耐蚀能力,又不改变基体组织,基体硬度不受影响,且不需要预热和焊后热处理,便于组织规模生产,提高了生产效率。


采用Praxair JP8000超音速喷涂设备,在阀板的密封面喷涂碳化钨合金,喷涂后的碳化钨合金涂层致密性达到气密封要求,涂层硬度:HV≥1250;涂层孔隙率:≤1%;涂层结合强度≥10000Psi(70MPa);涂层厚度≥0.10mm。


该喷涂工艺包括以下步骤:工件清洗、表面喷砂、喷涂、粗磨、目视检查、精磨、研磨、抛光、检验入库。其中工件喷涂前需要进行喷砂处理,喷砂后的工件应避免触碰;工件喷涂前使用工装夹具夹紧,无需喷涂表面可进行遮挡防护,选用碳化钨合金粉末,粉末粒度为15-45um,煤油流量控制在5.5-6.5GPH,送粉流量在20-30SCFH,每次喷涂的间隔控制在20分钟。


工艺优点:

1.喷涂时工件升温小,不影响基体组织,不改变基体硬度;

2.喷涂前后不需要预热或焊后热处理,提高了生产效率;

3.喷涂后可直接进行研磨、抛光,无需机加工,提高了效率;

4.采用超音速喷涂设备,通过对各参数进行调整、控制,涂层与基体结合强度高,涂层表面硬度高,涂层孔隙率低,达到API 6A气密封要求,摩擦阻力小,耐磨性好,抗磨损,耐冲蚀,降低了阀门开关力矩。


标签

上一篇:超音速喷涂生产线2019-08-14
下一篇:超音速火焰喷涂2022-07-18

最近浏览:
